| ◈ 금속특징 |
 물성 |
|
원소기호 Er, 원자번호 68, 원자량 167.26±3, 지각 중의 존재도 2.8ppm(45위), 주기율표 3A족에 속하는 희토류(稀土類)원소 중 란탄족 원소의 하나. |
|
- |
중요 광석은 가돌리나이트·제노타임·페르그센석(石) 등이다. 홑원소물질은 회색 금속이며 염화무수물(ErCl)을 1,000℃에서 리튬 증기로 환원하면 얻을 수 있다 |
| 주요용도 |
|
Er이 첨가된 광섬유, 광증폭기, 레이저 광원의 매질 등의 응용분야가 개발되고 있다. |
|
- |
대부분이 의료용 레이저 기기에 사용됨. |
|
- |
Er 이 첨가된 광섬유(EDF:Erbium Dopped Fiber)의 형태로 광통신 시스템에서 사용됨 |
|
- |
광통신에서 장거리 수신시 약해진 광신호를 증폭시켜주는 역할을 EDF가 수행. |
|
희토류는 광통신 시스템, 의료용 기기 등 첨단산업의 중요한 원자재로 이용. |
|
| 산업 |
사용제품 |
특징 |
| 광통신산업 |
희토류자석(Sm-Co자석, Nd-Fe-B자석)
형광재-디스플레이(PDP,LCD 등),
형광램프(Y, Eu, Tb)
|
희토류 자석은 기기 소형화 및 효율향상에
기여하는 핵심소재
|
| 의료기기산업 |
자기용 유약(Y-오렌지색, Nd-보라색, Ce-백색),
내화제(Y, Ce화합물),
전기전자용 신세라믹(La산화물),
공학용 신세라믹(Y산화물)
|
고강도 및 기능성 재료 |
|
| 천연자원 동향 |
|
- |
(매장 및 생산) 전세계 매장량: 98,578,000 ton |
| <주요 국가별 매장 및 생산량 >
(단위 : 톤, %) |
|
| 국가 |
매장량 |
생산량 |
자원함유율 |
| `04 |
`05 |
`06 |
`07 |
`08 |
`09 |
`10 |
| 중국 |
36,000,000 |
|
|
86,520 |
87,020 |
87,620 |
82,320 |
89,200 |
36.36 |
| 독립국가연합 |
19,000,000 |
|
|
|
|
|
|
|
19.19 |
| 미국 |
13,000,000 |
|
|
|
|
|
|
|
13.13 |
| 호주 |
5,400,000 |
|
|
|
|
|
|
|
5.45 |
| 인도 |
3,100,000 |
149 |
93 |
45 |
- |
- |
|
|
3.13 |
| 브라질 |
48,000 |
731 |
958 |
958 |
1,173 |
1,200 |
|
|
0.05 |
| 말레이시아 |
30,000 |
1,683 |
320 |
894 |
682 |
233 |
|
|
0.03 |
| 기타 |
22,000,000 |
|
|
|
|
|
|
|
22.22 |
| 전세계 |
98,578,000 |
|
|
88,417 |
88,875 |
89,053 |
82,320 |
89,200 |
100 |
|
| * 자료원 : 중국국토자원부, BGS (World mineral production 2004-2008) |
| <연도별 에르븀 원료의 수입현황 >
(단위: Kg, 천불) |
|
| 품명 |
HS코드 |
구분 |
`06 |
`07 |
`08 |
`09 |
`10 |
`11 |
`12 |
에르븀
그룹
|
280530 3000 |
금액(천불) |
7 |
2 |
0 |
7 |
21 |
21 |
4 |
| 중량(kg) |
301 |
- |
- |
504 |
252 |
212 |
2 |
| 기타 |
280530 9000 |
금액(천불) |
299 |
273 |
386 |
440 |
522 |
3,143 |
2,698 |
| 중량(kg) |
8,118 |
7,683 |
272,431 |
2,826 |
2,430 |
39,824 |
5,193 |
|
| <연도별 에르븀 원료의 수출 현황 >
(단위: Kg, 천불) |
|
| 품명 |
HS코드 |
구분 |
`06 |
`07 |
`08 |
`09 |
`10 |
`11 |
`12 |
에르븀
그룹
|
280530 3000 |
금액(천불) |
- |
- |
- |
- |
- |
- |
- |
| 중량(kg) |
- |
- |
- |
- |
- |
- |
- |
| 기타 |
280530 9000 |
금액(천불) |
104 |
0 |
1 |
49 |
36 |
454 |
185 |
| 중량(kg) |
17 |
0 |
200 |
123 |
1,995 |
11,482 |
9,878 |
|
|
- |
※ 에르븀의 HS코드는 분류되어 있지 않으므로 정확한 수출입량을 산출하기 어려움. |
|
- |
※ 기타 소량의 희토류들은 HS코드 280530(희토류 금속, 스칸듐과 이트륨)에 포함되어 있음. |
| <수출입 대상국 > |
|
| 구분 |
품명 |
HS코드 |
`06 |
`07 |
`08 |
`09 |
`10 |
`11 |
| 수입 |
희토류금속,
스칸듐과
이트륨
|
280530 |
중국 92.7%
일본 4.4%
|
중국 81.4%
일본 12.3%
|
중국 97.4%
독일 2%
|
중국 91.6%
일본 5.6%
|
중국 92.8%
일본 4.5%
|
중국 96.7%
앙궐라 1.2%
|
| 수출 |
대만 83.6
중국 15.3%
|
중국 100% |
인도네시아 86.6%
대만 10.8%
|
중국 43.2%
대만 30.3%
|
일본 66.9%
홍콩 17.3%
|
일본 93.3%
네덜란드 5.8%
|
|

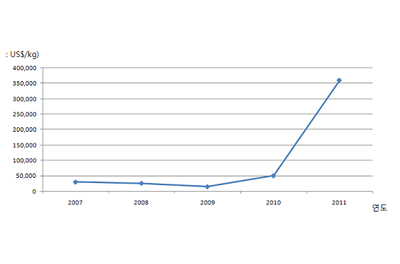

| <에르븀의 연간 평균가격 > |
|
|
| 연도 |
평균가격(USD/ton) |
| `07 |
30,184 |
| `08 |
26,105 |
| `09 |
15,175 |
| `10 |
50,392 |
| `11. 08월 |
359,315 |
|
|
|
| ◈ 물질흐름 분석 |
| 1차 흐름(원료→1차가공→중간제품→최종제품) 특징 |
|
- |
국내에서는 에르븀 금속과 관련된 원료(정광)의 정제련 시설이 전무하며, 원료의 수출입은 없음. |
|
- |
1차가공제품의 경우, 수요가 적고, 국내산업의 부재로 수출입 전무 |
|
- |
중간제품의 경우, 대부분 레이저 장비에 사용되며, 극소량만 사용되는 광증폭기의 경우 광섬유에 에르븀이 첨가된 형태로 수입되어 광증폭기 제조후 전량 수출 |
|
- |
최종산업(제품)단계에서는 전량 의료용 레이저 기기에 사용되며, 최근 Er:YAG(Yttrium Aluminium Garnet)의 레이저 사용비중이 증가하는 추세로 약 33kg 정도가 사용 단계로 투입 |
| 2차 흐름(사용축적→수집→재자원화→폐기) 특징 |
|
- |
에르븀 금속의 재활용은 전무하고 수집이 이루어지지 않고 있음. |
|
- |
광증폭기의 경우 국내 수요가 전무한 실정으로 사용 축적, 재활용 양이 전무함. |
|
- |
의료용 레이저 기기의 경우 수집단계가 모호한 실정으로 대분분 사용 후 축적되고 있거나 철 폐기물 등으로 수고되고 있는 것으로 파악됨. |
|
|
