◈ 흐름의 특징
자원이용효율성 개선과 자원순환 촉진을 통한 자원생산성 향상을 위해 천연자원(1차 자원)의 개발 및 수급현황 및 폐자원(2차 자원)의 순환과정을 포괄하는 자원 전과정 관련된 물질정보 흐름의 특징을 분석한 자료를 공유합니다.
◈ 금속특징
 물성
원자번호 65, 원자량 158.9g, 녹는점 1,356℃, 끓는점 3,230℃, 밀도 8.23g/㎤(R.T)로 대기 중에서 안정하며, 1289℃에서 동소변태를 함.
- 테르븀은 자연상태에서는 홑원소로 발견되지 않으며 많은 종류의 광석에 포함되어 있음.
- 은백색으로 전성과 연성이 좋으며 칼로 자를 수 있을 정도로 연함.
- (화학적 특성) 테르븀은 쉽게 산화(8Tb + 7O2 → 2Tb4O7)하여 테르븀 산화물을 형성하며, 모든 종류의 할로겐원소와 반응
- (천연자원) 테르븀은 모나자이트, 세라이트, 바스트나자이트, 제노타임등과 같은 광물에 다름 희토류 원소와 함께 혼합된 형태로 존재하며, 전세계 매장량의 48%가 중국에 그리고 러시아를 중심으로 약 17%, 미국이 11.4%를 매장하고 있으며 전세계 생산량은 중국이 97%이상을 생산

 주요용도
테르븀산화물은 전자장 내에서 원소별로 색을 달리하는 발광 특성을 이용, 칼라 TV의 음극선관, 3파장 램프와 5파장램프, LED용 형광체, PDP용 형광체, X-Ray 증감용스크린, Orthochromatic Flim, Terfenol-D의 구성원소로 Actuators, 해군 음향탐지기, 센서, SuondBug장치 등에 이용
- 전자산업, 자동차산업, 화학공업, 전기, 기타 제조업 등
산업 사용제품 특징
전자산업 TFT 디스플레이
표시장치 		- PDP TV에서 RGB삼색의 빛을 발산하는데 있어 Greentor의 파장을 만드는데 이용
- LCD TV중 CCFL을 이용한 BLU을 생산하는데 CCFL용 형광체의 GREEN색파장
   제조에 이용.
- LCD TV중 LED등을 이용한 BLU에서는 제품특성에 따라 이용이 제한
컬러 TV(모니터용)
전자관 		- 컬러 TV용 음극선과의 Green 형광체로 사용
- 국내 컬러TV, 컬러 모니터용 음극선관은 2011년 말 생산 중단 됨.
- 국내 일부 기업에서 해외 공장을 유지하고 있어 수출입이 유지.
전기산업 조명장치
(삼파장형광램프) 		- 조명장치중 형광등에서 연색성을 향상시킬 목적으로 사용
- 전체 수요중 약 45%는 국내에서 전구생산되고 55%는 외국에서 제조한 후 수입
- 형광등의 효율 10%정고 향상 - 앞으로 꾸준한 수요를 유지 할 것으로 보임
인쇄산업 사진 제판용
Orthochromatic Flim 		- 인쇄 시 사진 제판용 인쇄판제조에 이용 - 인쇄 장비의 Digita화를 통해
  사용량 감소
- 첨가량이 극히 미량으로 전체사용량은 크지 않음
X-Ray 증감용 스크린 - X-Ray 촬영 시 사진을 선명하게 나타내는데 이용 - X-Ray 장치의 Digital화로 인해
  현상 작업이 없어짐
- Digital 장치의 도입 후 시장 규모가 크게 감소
- 첨가량이 극히 미량으로 파악 곤란
기타산업 Comman Rail
디젤 기관
해군 음향탐지기 센서
SuondBug장치 		- Tb-Dy-Fe2의 조성을 가지는 Softmagnetism - Magnetostriction 이 매우 큰 물질
- Magnetostriction을 이용한 음파 발생을 이용한 응용장치에 사용
- 디젤기관에서는 연료공급징치의 전자밸브장치에 시용
- 디젤기관에서는 현재 가격이 싼 Ferriter계열이 사용
 천연자원 동향
- (매장 및 생산) 전세계 매장량: 113,778,000kg(REO기준)
<주요 국가별 매장 및 생산량 >
(단위 : 톤)
국가 매장량 생산량 자원함유율
`06 `07 `08 `09 `10 `11
중 국 55,000,000 133,000 120,000 125,000 129,000 130,000 130,000
독립국가연합 19,000,000 N/A N/A N/A N/A N/A N/A
미 국 13,000,000 - - - - - -
인 도 3,100,000 2,700 2,700 2,700 2,700 2,800 3,000
호 주 1,600,000 - - - - - -
브 라 질 48,000 527 645 550 550 550 550
말레이시아 30,000 430 380 233 25 30 30
기 타 22,000,000 - - - - -
세계총계 113,778,000 136,657 123,725 128,483 132,275 133,380 133,580
*자료원 : USGS, Mineral Commodity Summaries, 2011. USGS, Minerals Yearbook, 2009, RARE EARTHS.

<연도별 테르븀 원료의 수입현황 >
(단위: Kg)
품명 HS코드 `03 `04 `05 `06 `07 `08 `09 `10 `11
테르븀 그룹
 3815122000 313.0 27.0 0.0 1.0 553.0 1.0 1.0 2.0 1.0
희토류관련
화합물 		2846909000 17개 희토류 원소 혼합 화합물 추정불가
PDP TV 821131/821132 0.4 0.5 0.6 0.2 0.0 0.0 0.0 0.0 0.0
LCD TV 821121/821122 68.2  70.7  97.2  132.9  85.8  70.6  32.1  41.1  126.8
형광램프 8539310000 714.7  939.8  1320.4  1522.4  1577.3  1496.0  1230.0  1415.4  1625.6
합계 1096.3 1038.0  1418.2  1656.5  2216.2  1567.6  1263.1  1458.5  1753.5
<연도별 테르븀 원료의 수출 현황 >
(단위: Kg)
품명 HS코드 `03 `04 `05 `06 `07 `08 `09 `10 `11
테르븀 그룹
 3815122000 0.0 0.0 200.0 0.0 0.0 0.0 0.0 0.0 0.0
희토류관련
화합물 		2846909000 17개 희토류 원소 혼합 화합물 추정불가
PDP TV 821131/821132 6.1 9.2 10.5 6.9 5.3 5.2 4.4 4.9 5.0
LCD TV 821121/821122 779.1 931.7 1301.2 1423.5 1432.6 1518.9 1320.8 1527.1 2003.2
형광램프 8539310000 342.7 168.9 154.3 152.7 170.0 200.4 262.7 230.8 106.5
합계 1127.9  1109.8  1666.0  1583.0  1607.9  1724.6  1588.0  1762.8  2114.7
<수출입 대상국>
(단위: %)
단계 구분 국가 `02 `03 `04 `05 `06 `07 `08 `09 `10 `11
원료
(2805,30,2000) 		수입 중국 - 3.8 93.1 - - 99.8 - - - -
일본 96.0 96.2 6.9 - - - - 100.0 - -
미국 - - - - 100.0 0.2 100.0 - 100.0 100.0
대만 4.0 - - - - - - - - -
수출 독일 - - - 100.0 - - - - - -
대만 100.0 - - - - - - - - -
1차
가공
제품
(2846,90,9000) 		수입 중국 96.3 92.8 96.8 93.8 97.9 91.2 97.2 96.6 87.6 86.6
일본 - 0.1 0.2 0.4 0.1 - 0.1 0.1 0.5 0.1
프랑스 2.9 5.9 2.9 2.5 1.6 1.6 2.4 2.6 3.6 10.1
독일 - 0.1 - - - - - 0.1 1.6 0.4
미국 0.5 0.6 - - - 0.3 - 0.1 - 0.1
싱가포르 - - - - - - - - - -
홍콩 0.1 0.4 - - - - - - 6.6 2.6
영국 - 0.1 - - - - - - - -
대만 0.1 - 0.1 0.2 0.4 0.2 0.3 0.5 0.1 -
북한 - - - 2.8 - - - - - -
말레이시아 - - - 0.4 - - - - - -
아이슬란드 - - - - - 6.6 - - - -
수출 중국 100.0 100.0 27.0 13.8 8.3 74.8 5.9 90.8 1.1 0.3
필리핀 - - - 86.1 - - - - - -
홍콩 - - - 0.1 0.1 - - - - -
독일 - - - 0.1 - 2.4 - - - 5.1
방글라데시 - - 73.0 - - - - - - -
대만 - - - - 0.1 1.0 - - - -
인도네시아 - - - - 8.2 21.7 0.5 - - 4.6
홍콩 - - - - 0.1 - - - - -
미국 - - - - 82.2 - - - - 18.5
베트남 - - - - 1.1 - - - - -
리히텐슈타인 - - - - - - - 0.3 - -
일본 - - - - - - 93.4 8.9 98.9 59.7
인도 - - - - - - - - - 0.2
태국 - - - - - - 0.2 - - -
캐나다 - - - - - - - - - 11.5

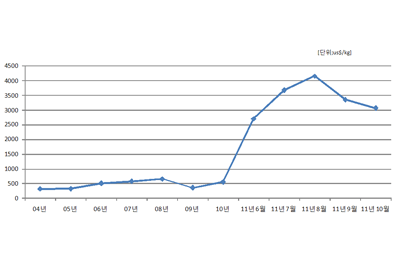

<테르븀의 연간 평균가격 >
연도 평균가격(USD/kg)
`04 320.6
`05 326
`06 512
`07 584.0
`08 660.0
`09 360.0
`10 556.0
`11. 06월 2705.0
`11. 07월 3681.0
`11. 08월 4160.0
`11. 09월 3355.0
`11. 10월 3076.0
테르븀의 연간 평균가격

*자료출처 : www.koreapds.com, 한국자원정보서비스, 극동문제연구소(2010) , *FOB중국기준
◈ 물질흐름 분석
 1차 흐름(원료→1차가공→중간제품→최종제품) 특징
- 원료 및 기초소재에 대한 국내 생산 및 수출입은 없으며, 국내 일부 대기업에서 원료기초소재를 수입하여 정련, 제련분야에 진입하려는 시도가 있음.
● 희토류 광산이 강원도 홍천군 두촌면 자은리에서 발견되었으나, R2O3의 함유량이 2.3%로 경제적 가치가 없음.
- 1차 가공단계에서 테르븀은 테르븀산화물과 테르븀이 함유된 형광체로 수입
● 산화물형태로 수입된 테르븀은 PDP용 형광체 제조에 이용되며, 형광체의 형태로 수입된 것은 삼파장 형광램프, CCF Lamp 그리고 PDP 제조 등에 이용
● Tb-Dy-Fe2분말의 형태로도 이용되기도 하나 수입되는 것은 미파악
- 중간단계에 수급된 테르븀은 국내에서 CCF Lamp제조, PDP 패널제조, 삼파장 형광등의 제조에 투입되고, 부분품형태의 Lamp은 베트남, 중국으로부터 수입하였고, 삼파장 형광등도 많은 양이 수입됨. 국내에서 제조된 삼파장 형광램프의 경우 일부 수출.
- 최종제품단계에 투입된 수급양은 4,984kg으로 가장 많이 투입된 부분은 디스플레이장치부분이고 우리나라 산업의 특징상 TV에 포함되어 수출
- 사용 및 축적단계에 투입된 양은 4,024.2kg으로 약 65%가량이 삼파장 형광램프에, 나머지 35%가량이 디스플레이 장치에 포함
● 디스플레이장치의 경우 사용수명이 약 10년 정도로 길지만 삼파장 형광램프의 경우 3년 미만
 2차 흐름(사용축적→수집→재자원화→폐기) 특징
- PDP 패널을 제조하는 과정에서 발생되는 불량 패널은 재자원화의 수집단계로 투입되며, 중간제품으로 제작된 삼파장 형광램프 2,591.9kg은 바로 사용 및 축적 단계로 투입
- 사용 후 제품인 디스플레이 장치와 형광등의 약 1039.5kg이 수집단계로 투입되었으며, 중간제품단계에서 약 46.1kg 투입
- 수집된 1039.5kg의 테르븀은 재자원화단계를 거쳐 전량 폐기단계로 투입되어 슬러지형태로 매립
● 형광등을 재자원화하는 과정에서 형광등 내부의 분말을 슬러지로 수거해 유해성분인 수은(Hg)만을 제거하고 슬러지로 매립
● PDP패널 불량에 대한 처리는 LCD TV처리과정을 거치면서 유리제품과 함께 소각 후 분리되어 매립하거나 슬러지로 처리
